高鹽廢水閉路循環噴霧干系統
概述：

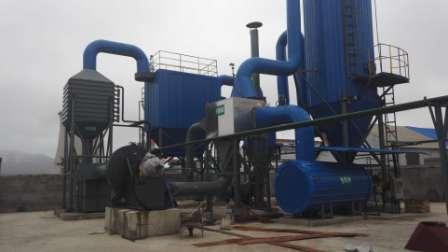

閉路循環噴霧干燥系統是噴霧干燥設備的改進，將噴霧干燥系統進行閉路化，使系統的干燥氣體在密閉系統中循環利用，保證沒有干燥尾氣排放，將廢鹽水中的水分脫出和干燥。整個系統包括熱源系統、噴霧干燥塔、旋風收粉器、布袋收粉器、冷卻換熱器、汽水分離器、高壓引風機、加熱換熱器、高壓軸塞進料泵、控制柜等組成。熱源系統采用蒸氣作為熱源。
工藝流程：
本工藝采用高溫蒸氣作為熱源，進入加熱換熱器，將系統內空氣加熱，換熱后蒸氣經冷凝排出。經過加熱換熱器的系統熱風進入噴霧干燥塔，將高壓泵噴霧的液體進行干燥，干燥后的尾氣攜帶部分物料進入旋風收粉器分離，收集物料后，氣體進入布袋收粉器凈化后，氣體進入冷卻換熱器冷卻氣體中的水分，經氣液分離器脫除水分，氣體經高壓引風機進入高溫?fù)Q熱器加熱后，進入干燥塔，完成整個工藝過程。
|
